WS12网络机柜

描述

WS12网络机柜产品概述：

此款机柜是以冷轧钢为原材料，由框架和盖板（门）组成，具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，用来组合安装交换机、配线架、面板、插箱、跳线、电子元件等网络设备，为电子设备正常工作提供相适应的环境和安全防护的一种合乎标准化、规格化、系列化的专业箱体。

产品型号：WS12系列

产品特点：

◆ 机柜采用SPCC优质冷轧钢为原材料，坚固耐用。

◆ 机柜设计为全模块化组装结构，具有很强的灵活性。

◆ 前门为嵌压式高强度钢化玻璃门，后门为转式全开门，前后门均配有高级锁，侧门为钢质快速拆卸门板，四门均可拆卸。

◆ 顶部配有散热风扇盘可按需选装，左右侧门有进风孔，使机柜内空气流通，保证设备正常运作。

◆ 侧门为带弹性门锁（扣）抽插门，安装、拆卸方便，顶端有预留锁孔，可选配装锁以加强保安。

◆ 机柜顶部和底部的前后位置各有预留走线通道，可根据需求调整。

◆ 专业的接地设计，更有效地保护设备的安全。

◆ 四根19″安装立柱打孔(丝印U标识)，可任意调节托板高度，也可前后灵活调整，为各种系统设备的使用环境提供合理的布局。

◆ 底座同时安装承重脚轮和调节脚，方便移动与定位，静态承重达1000kg。

产品工艺及技术指标：

◆ 材料：SPCC优质冷轧钢。

◆ 表面处理：表面脱脂、酸洗、磷化、静电喷塑。表面防静电喷涂采用高硬度粉面，达到了BS6497国际标准。

◆ 防护等级：防护等级设计依据GB4208-1993标准，满足IP20等级。

产品规格：

产品型号	产品尺寸			容量（U）	备注
产品型号	宽度(mm)	深度(mm)	高度（mm）	容量（U）	备注
WS12-6618-□□	600	600	970	18U
WS12-6622-□□	600	600	1150	22U
WS12-6822-□□	600	800	1150	22U
WS12-6628-□□	600	600	1420	28U
WS12-6828-□□	600	800	1420	28U
WS12-6632-□□	600	600	1590	32U
WS12-6832-□□	600	800	1590	32U
WS12-6637-□□	600	600	1820	37U
WS12-6837-□□	600	800	1820	37U
WS12-6642-□□	600	600	2040	42U
WS12-6842-□□	600	800	2040	42U
WS12-61042-□□	600	1000	2040	42U
WS12-8642-□□	800	600	2040	42U
WS12-8842-□□	800	800	2040	42U
WS12-6647-□□	600	600	2265	47U	*
WS12-6847-□□	600	800	2265	47U	*
WS12-8647-□□	800	600	2265	47U	*
WS12-8847-□□	800	800	2265	47U	*
WS12-61047-□□	600	1000	2265	47U	*

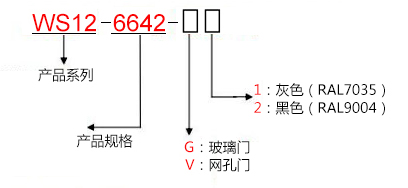

注：产品型号规则：以上高度为机柜高度(含轮子),不含包装尺寸。 * 为定制。

产品标准配置表：

部件名称	宽度600mm	单位	材质	备注
机柜框架	2	件	SPCC T=1.2
前门	1	件	SPCC T=1.0-1.2	玻璃门或网孔门
后门	1	件	SPCC T=1.0-1.2
锁	2	把		前后门各一把
侧门	2	件	SPCC T=0.8	快开拉手锁扣
顶框	1	件	SPCC T=1.0
风扇盘	1	件	SPCC T=1.0
4”风扇	2/4	件		800深及以上4件
风扇插头线	1	件		1M
底框	1	件	SPCC T=1.0
承重轮子	4	件		2”万向和定向各2个,不带刹车
支撑脚	4	件		M12
安装横梁	6	件	SPCC T=1.5	32U以下4件
安装立柱	4	件	SPCC T=1.5	带U刻度
层板	1/2	件	SPCC T=1.0	32U及以下1件
六位万能PDU	1	件	ABS	19“安装
线管理板	2	件	SPCC T=1.0	800宽及800深以上
安装螺丝	40	套		M6卡式螺母
接地线	2	件		960深及以上
注：以上材料厚度为标准机柜配置，如需升级请联系销售代表。
